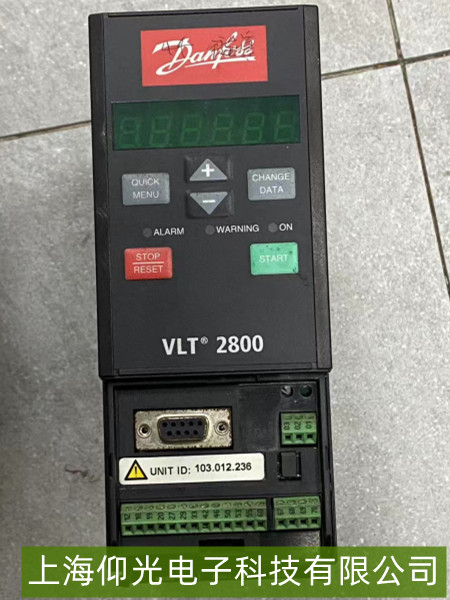

丹佛斯變頻器過流報警（OC）故障維修指南
丹佛斯變頻器出現“過流報警（OC）”時，通常意味著輸出電流超過額定值的限定范圍，可能由負載、電路或參數設置問題引發。以下是針對性維修步驟：
一、故障原因分析
負載側問題
負載短路或堵轉：電機繞組短路、電纜絕緣破損（導致相間/對地短路），或機械負載卡死（如傳送帶卡滯、風機葉輪卡住），會使電機啟動或運行時電流驟增。
負載突變：設備運行中突然加載（如皮帶機突然加料），超出變頻器動態響應能力，觸發過流保護。
變頻器硬件故障
輸出模塊損壞：IGBT（絕緣柵雙極型晶體管）模塊是變頻器輸出功率的核心元件，若因過熱、過壓或長期過載導致擊穿、短路，輸出電流會失控。
電流檢測電路異常：變頻器通過霍爾傳感器或采樣電阻檢測輸出電流，若傳感器損壞、線路虛接或放大器漂移，可能誤報過流（實際電流正常但檢測值虛高）。
參數與設置問題
加速/減速時間過短：電機啟動或停機時，若加速/減速時間設置過短，電流上升或下降過快，易觸發瞬時過流。
電流限幅值設置不當：用戶自定義的電流上限值過低，或出廠默認值與實際負載不匹配，可能導致正常運行時誤報警。
外部干擾
變頻器周圍強電磁干擾（如大型電機、電焊機）可能影響電流檢測信號，導致誤觸發OC報警。
二、維修方法
基礎排查檢查負載狀態：斷開變頻器與電機的連接，手動盤動電機軸（機械負載側），確認無卡死或異常阻力；檢查電機繞組絕緣（用兆歐表測量相間/對地電阻，應＞0.5MΩ），電纜是否有破損或接地。
觀察報警觸發場景：記錄OC報警是在啟動、運行中還是停機時出現，幫助定位是瞬時過流（如啟動階段）還是持續過流（如負載持續過重）。
硬件檢測
檢測輸出模塊：拆開變頻器外殼（需專業操作），檢查IGBT模塊外觀是否有燒焦、開裂痕跡；用萬用表測量模塊的導通壓降（正常值參考手冊），若壓降異常或短路，需更換同型號模塊。
驗證電流檢測電路：檢查霍爾傳感器連接線是否松動、破損，用示波器檢測傳感器輸出信號是否與實際電流匹配；若信號異常，更換傳感器或修復線路。
參數調整
優化運行參數：延長加速/減速時間（如從默認的1~2秒調整為5~10秒），避免電流突變；檢查電流限幅值（通常為額定電流的120%~150%），根據實際負載適當上調。
恢復出廠設置：若參數被誤修改，可恢復出廠默認值后重新調試，逐步優化匹配負載需求。
環境與干擾處理
確保變頻器安裝環境通風良好，散熱風扇正常運轉（避免因過熱導致保護閾值降低）；遠離強電磁干擾源，必要時加裝屏蔽罩或濾波器。
